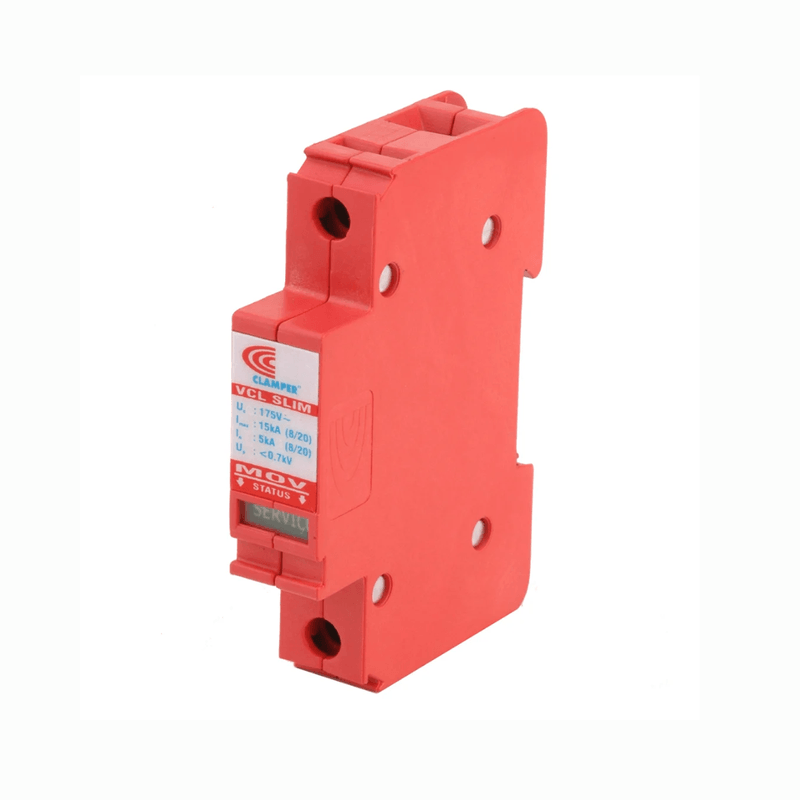

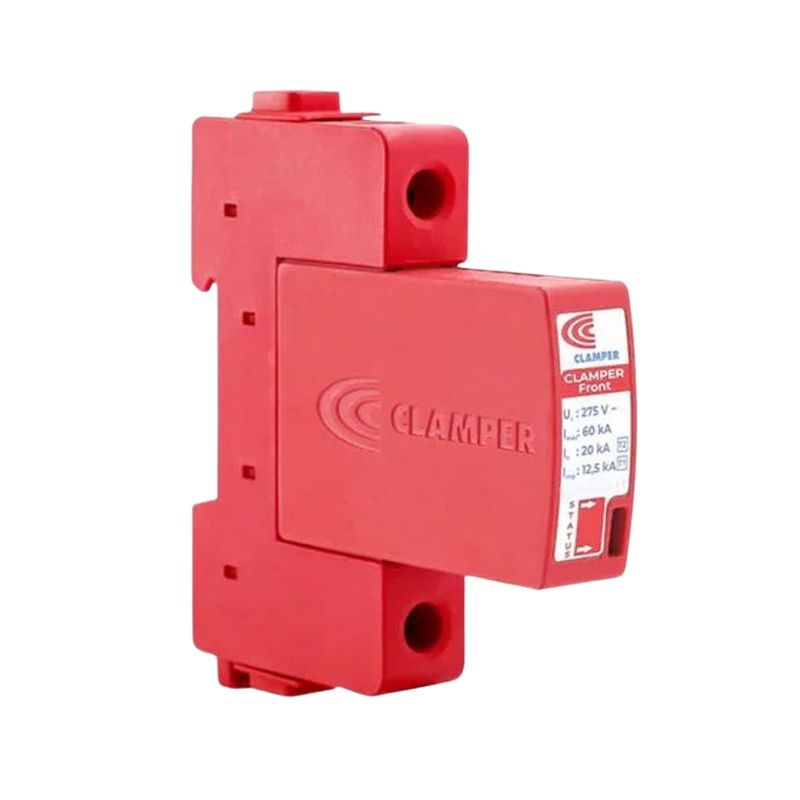

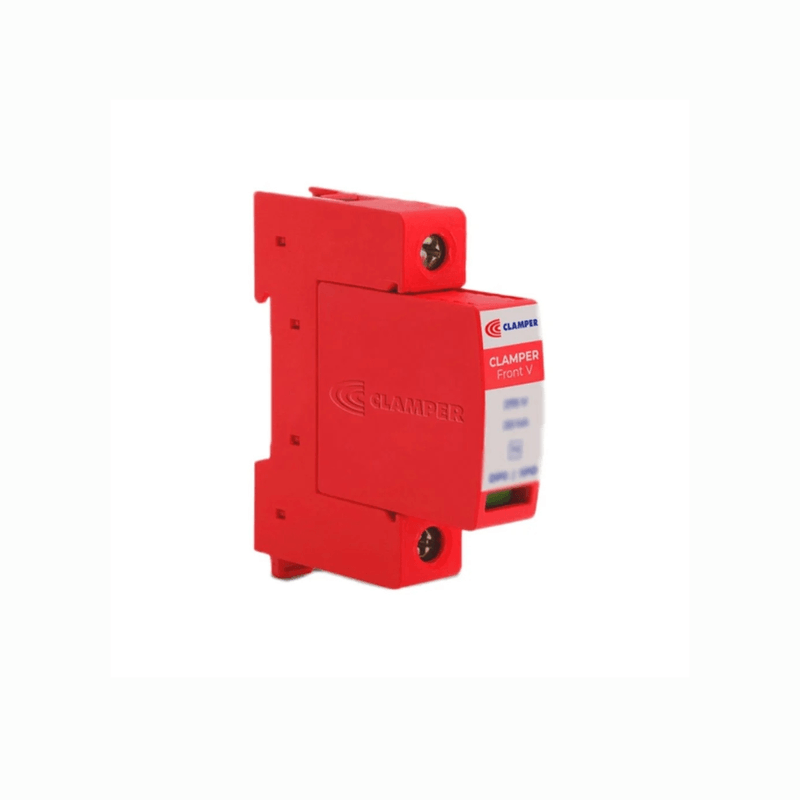

Dispositivo de Proteção contra Surtos DPS 1P 12,5kA/60kA 275Vca Plugável Classe I/II VCL Slim/SR 16698 Clamper
Descrição do produto

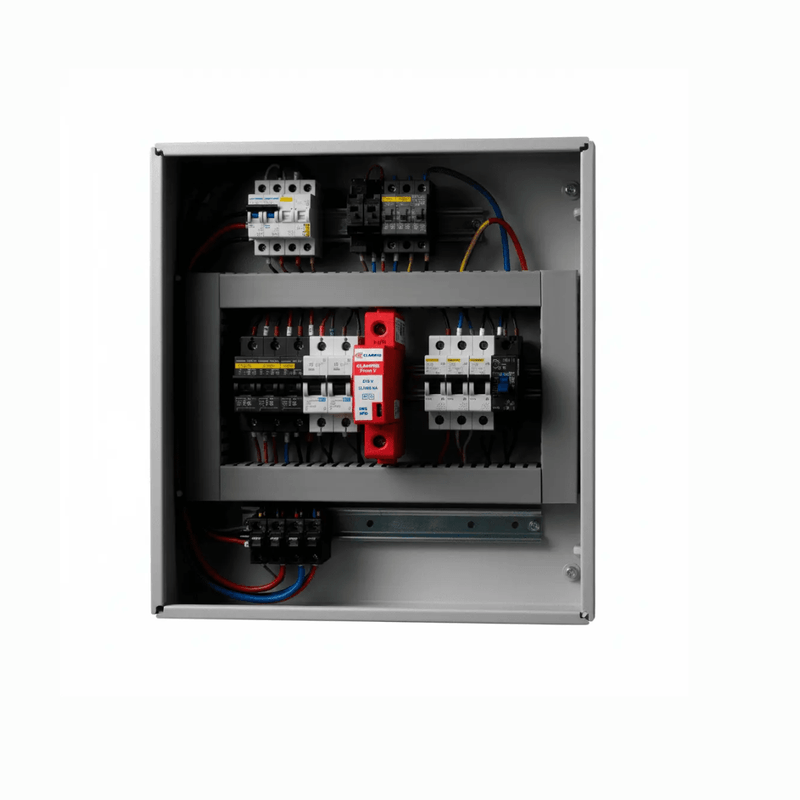

O Dispositivo de Proteção contra Surtos (DPS) Clamper da linha VCL Slim/SR é um componente de proteção elétrica de alta performance, projetado para limitar sobretensões transitórias e desviar correntes de surto atmosféricas ou de manobra na rede elétrica. Este modelo monopolar (1P) classe I/II possui capacidade de suportar correntes de impulso de até 12,5kA e correntes máximas de surto de até 60kA, operando sob uma tensão máxima de operação contínua de 275Vca. Amplamente instalado em quadros de distribuição principal (QDG), painéis de comando industriais e subestações de entrada de energia, o dispositivo atua na proteção de equipamentos sensíveis de automação, inversores, CLPs e motores contra os efeitos destrutivos de descargas atmosféricas diretas e indiretas. Sua concepção plugável permite a substituição rápida do cartucho de proteção (módulo) em caso de fim de vida útil sem a necessidade de desconectar os cabos da base, garantindo a continuidade operacional e a segurança da instalação.
Especificações
Técnica
Tipo de Embalagem
Caixa de papelão / Blister individual
Peso do Produto
0,092 kg
Conexão
Terminais por parafuso (Suporta cabos de 4 a 25 mm²)
Corrente Elétrica - Ampères (A)
Corrente de impulso (Iimp): 12,5kA | Corrente máxima (Imax): 60kA | Corrente nominal (In): 20kA
Frequência
50/60 Hz
Grau de Proteção (IP)
IP20
Potência Máxima
Não aplicável (Dispositivo de limitação de tensão)
Quantidade de Pólos
1 Pólo (Monopolar)
Tensão Nominal de Isolamento Máxima Ue
275Vca (Tensão de operação contínua Uc) | Nível de proteção Up: ≤ 1,2 kV
Tipo de Instalação
Fixação por trilho DIN TS-35
Tipos de Pólos
L/N (Fase ou Neutro conectado ao aterramento)
Material
Termoplástico reforçado com fibra de vidro, autoextinguível (Classe V-0) e Varistor de Óxido Metálico (MOV)
Conteúdo da Embalagem
1 Base com Módulo DPS VCL Slim/SR 275V 12,5/60kA
Conservação e Manutenção do Produto
Ler atentamente ao manual de instruções.
Garantia do Fabricante
1 Ano
Linha
VCL Slim / SR (Sinalização Remota disponível dependendo da pinagem)
Modelo
CL SLIM 12,5/60kA 275V SR
Referência
16698
Marca
Clamper
Catálogo
Tensão
Tensão de aplicação: 127V / 220Vca | Máxima operação contínua (Uc): 275Vca
Ficha Técnica
Tipo de Produto (Diferencial x Automático)
Automático
